2011年1月29日土曜日

便利Goods

機体を製作するときに非常に便利な工具類の紹介です。これは超音波カッターでグラスファイバー、航空べニア等なかなか普通のカッターでは切れませんが、サクサク切れて粉も出ないので、とても重宝しています。安いところで35000円位で変えるとおもいますのでお勧めです。

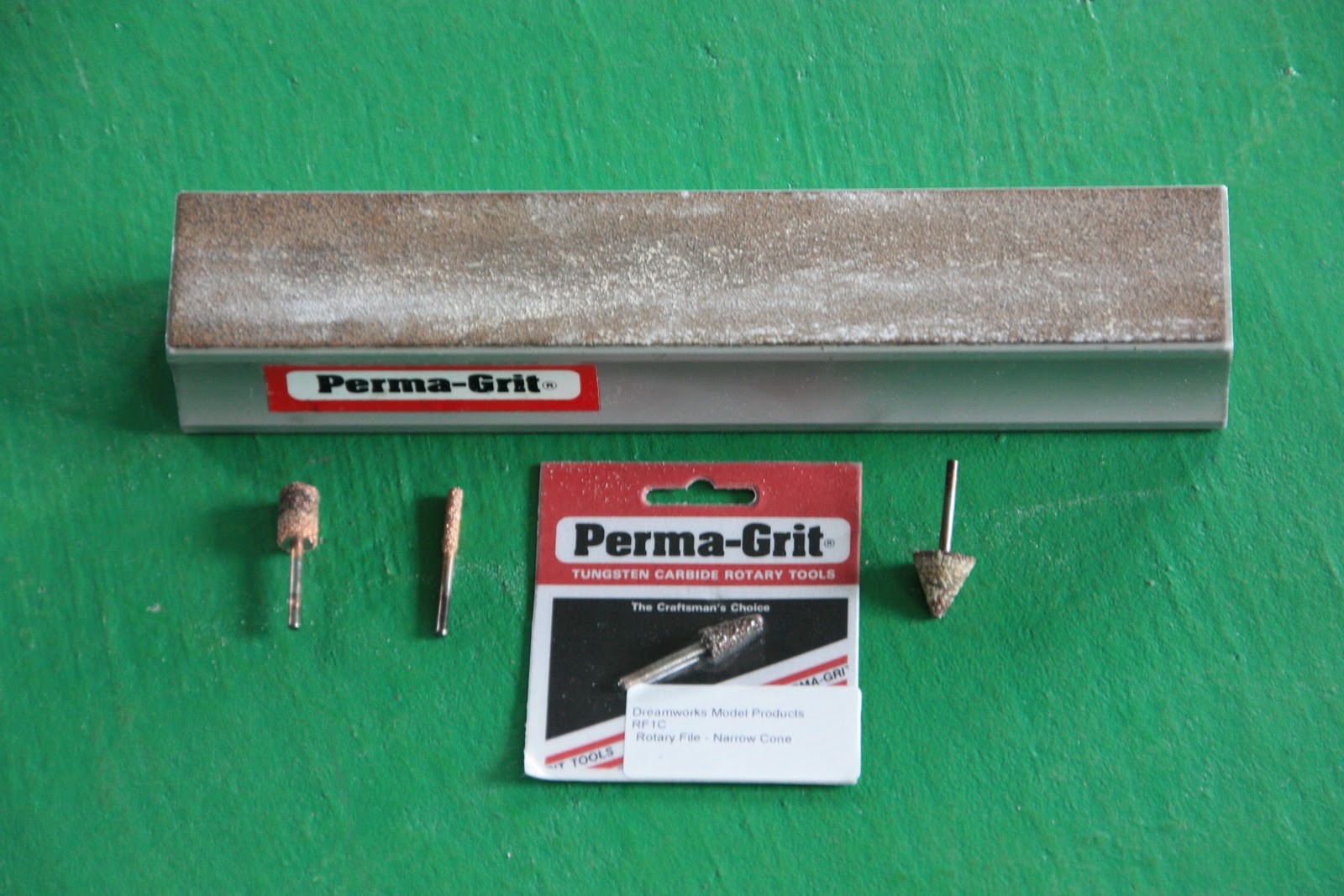

パーマグリットのヤスリ関係です。リューターでガリガリ削るとグラスでもべニアでも、あっという間に簡単に削れます。

パーマグリッドのヤスリセット。これも切れ味抜群!6mm位の航空べニアでもザックザック削れます。これからも時々紹介します。

2011年1月27日木曜日

BAe ドアカバー リンケージ

今日はドアカバーのリンケージです。メインギヤーカバーは左右で6枚そのうち大きいカバーはサーボで残りはメインギヤーとリンク機構で開閉します。

サーボはハイペリオンの20UMD(トルク25Kg以上)を選択、これをプログラミングしてマルチボックスとシーケンサーで連動させます。

ノーズドアーは3枚、2枚はサーボで、もう1枚はエアシリンダーでノーズギアーと連動させます。

空き時間にピトー管、各種アンテナ類の製作も済ましておきました。ネオジウム磁石で脱着可能にしました。

2011年1月23日日曜日

Hawk エンジンマウント&ノーズマウント 接着

昨日はエンジンマウントとノーズマウントの接着でした。胴体の外側で入念に胴体、エンジン、排気パイプのセンターの位置決めしてありましたので、瞬間で仮止め(4点)してロックタイトHYSOLの2TON-TYPEで接着。この接着剤は最強です。接着部分から剥がれたことはありません。デブコン、アラルダイト、3M,でも互換品はあります。完全硬化まで2~3日かかりますが強度を必要とするところなので、時間は惜しみません。2~3時間で硬化するタイプもあります。

ノズルを使うとこんな感じ。かき混ぜたときに発生するエアー混入が防げるのと作業性がとてもGOOD!


ノーズギヤーマウントの接着。前後左右からみて垂直になるようにアライメントをとって狂いの無いように。

2011年1月22日土曜日

BAe Hawk アライメント調整

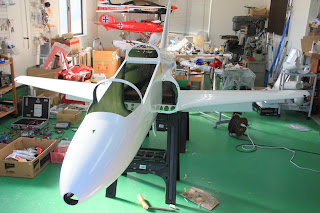

今日は仮組してアライメント調整です。ここは一番飛びに影響するところなので、0.1mmでも正確に行います。最低速度70Km~300Km/h以上でるので、速度差によってトリムが変わるのも嫌ですからね。

左右主翼のねじれも皆無、取付もばっちりです。


水平、垂直はレーザ水準器とデジタルアングルメーターにて正確に合わせました。

2011年1月21日金曜日

BAe Hawk スラストチューブ テスト

トマホークから送られてきたスラストチューブは推力20Kgクラスまでの対応となっていたので、30Kgオーバーに耐えられるように、外側に0.3mmのチタン板を回し更に負荷のかかる部分にアルミのリング(フライス加工)を追加。

フルスロットルテスト(15秒間)を3回繰り返し全く問題出なかったので、合格としました。実際の飛行時はまずフルスロットルは、垂直上昇時の4~5秒位でしょう。

2011年1月18日火曜日

Tamahawk Design BAe Hawk 製作開始中

今回より世界最高水準で製作キット化されたトマホークデザイン社(ドイツ製)BAe Hawkの製作の様子を、数回に分けてアップします。とにかく徹底的に無駄を省いた構造と工法によりものすごく軽く丈夫に作られています。アライメント、胴枠関係、ドアー、エルロン、フラップ、その他製作箇所はかなりあり、難易度も高いですがやりがいもあり楽しい部分でもあります。取扱説明書はなくCDに焼いてある写真が頼りですが、ほとんど問題なさそうです。

メインドアカバーの製作中です。全て一体化してテープで固定して接着中。

エレベーターサーボ。JR製のブラシレスサーボを選択しました。保持力は最高クラスです。

脚も見た目よりもかなり軽く、見えない部分はかなり肉抜きされてます。

フラップは実機どうりダブルスロッテッドフラップです。かなり効きそうです。

2011年1月14日金曜日

外装燃料タンク

外装用燃料タンクが出来上がりました。容量1.5、2.1、2.4リットルの3種類があり、白塗装してあります。内部には仕切り板がついていて、重心の変化がしないよう工夫してあります。私のリビジョンにも装着してありテスト飛行も行い、満足いく結果が出ています。ディプロ燃料ゴムに合わしたアルミ製の燃料口も付属させます。

価格は24000円、26000円、26000円税込みとなります。安全面からもお勧めの商品です。

寸法 85mmX700mm 95mmX700 97mmX600mm となります。
重さ大体330g

今回大量に製作しましたので、宜しくお願い致します。

エアーパワー

台湾のエアーパワー社の製品も取り扱うことになりました。この会社はおもにJET関係のエアー、燃料関係のパーツを開発、製造していましてなかなか便利なものを出しています。色々取り揃えようかと思っています。

ディアルエアーゲージで2系統の圧力をデジタル表示します。重量も35gと軽量で3種類の単位が選べるようになっています。価格は問合わせください。

2011年1月9日日曜日

2011年ひよこクラブ新春飛行会

少し遅れましたが明けましておめでとうございます。今年最初のブログは新春ひよこクラブ飛行会の模様です。1月元日鹿嶋橋の下飛行場にて恒例の飛行会が開催され、元日にかかわらず十数名の参加者で今年の初飛行を楽しみました。
ヒロボー(株)の向後さんの飛びいり参加もあり、日本トップクラスのヘリと飛行デモも見られることもできました。

昼食はみんなでBQ。

3分間タイムレースのスタート。
